针对通信机房及设备温度监测难题，基于拉曼散射与时域反射相结合的分布式光纤测温方法，有效提高系统测温空间分辨与降低系统敷设难度，实现温度实时监测，趋势分析，事故的远程准确探测、预警、报警功能，保障机房通信安全、稳定运行。

应用场景

移动某通信楼内部

维护背景

通信机房设备密集、安全性要求高，一旦发生火灾，将导致整个通信网络的瘫痪，要保证通信网络安全、稳定运行，需实时监测机房温度

面临挑战

随着5G技术的快速发展,通信机房快速新建及扩容，机房内设备的数量与功率骤增，传统电子测温方式存在测温点数有限、敷设传输电缆复杂、不利于维护管理等缺点

解决方案

在机房设备及线路上配置FGT系列分布式光纤温度监测系统，实现机房温度实时监测，趋势分析，事故的远程准确探测、预警、报警等

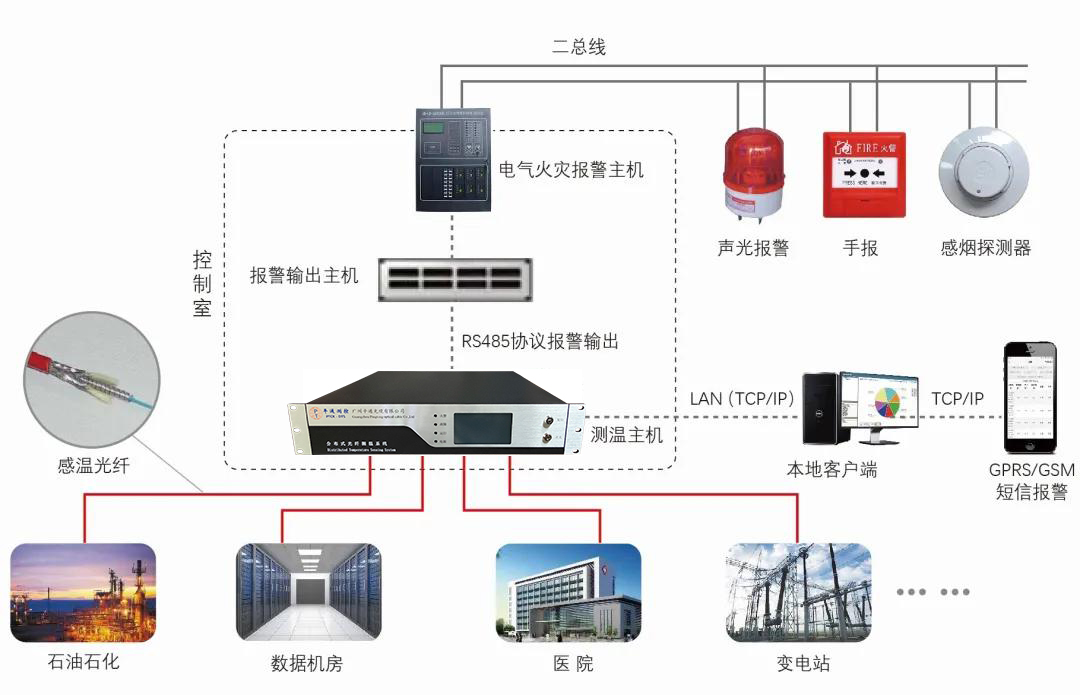

系统的核心部分主要由本地客户端，光纤测温主机，感温光缆，测温软件组成

实施方案

应用于通信楼各机房内部机柜内温度检测、机房内桥架电缆温度测量及地下隧道电缆温度实时监测。

1.机柜温度监测：感温光纤依次从每个机柜下方进入机柜，绕机柜前、后面各一周测量机柜内的温度

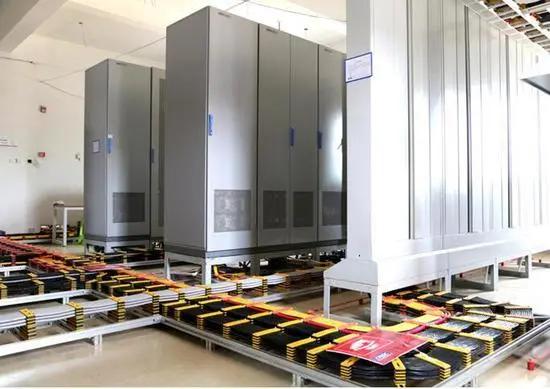

2.桥架电缆温度监测：测温光纤沿电缆桥架“S”型敷设在桥架电缆表面

3.隧道电缆温度监测：测温光纤沿地下隧道电缆路由敷设在电缆表面

4.系统架构：形成通信每层楼各机房间及地下隧道电缆的多通道完整分布式光纤监测系统，其中预留一条通道为预留通道

5.传输与监测：以TCP/IP协议上传至本地客户端及监控中心客户端，在客户端可通过监控软件实时显示每个机柜温度信息，根据获取的实时温度绘制机房内温度云图

编辑

6.报警处置：当机房内某个位置出现异常高温报警时，测温主机通过RS485串口协议将报警信息传输至报警系统，进行相应灭火处理

应用价值

预警定位

除“功能-区域”报警，还可以对报警点进行定位和定温；实时温度显示，可准确的判断火灾事故的发展趋势，为灭火提供数据依据

安全可靠

灵敏度高，不受电磁干扰，无源实时监测、电绝缘、防爆性好，定、差温报警结合，无误报

安装便捷

光纤抗拉伸、抗冲击、外径小、柔韧好，体积小，重量轻，可绕曲，可直线或蛇形绕线安装于测试区域表面

高效使用

长距离监测，一根光缆即可完成探测和信号传输，所有设置在终端完成，整个系统简单可靠，运维工作量极小

超长寿命

自带恒温电路系统与先进的微机电光开关大大提高了设备的使用寿命，使用寿命超过15年

行业标准

YD/T 1821-2018通信局(站)机房环境条件要求与检测方法
